電動螺紋式球閥
*安裝方便，ISO511安裝平臺
| |
技術參數 | |
電動選配 | E系列 |
電源電壓 | AC220V、AC380V（其它特制） |
環境溫度 | -30℃～+70℃ |
防護等級 | IP67 |
功能選項 | |
防爆型 | 防爆等級:dIIBT3/T4 |
信號反饋 | X1機械式無源信號，X2有源信號 |
帶加熱器 | 可在潮濕環境干燥執行器內元件 |
手動功能 | 電動執行器帶有手動開閥、關閥功能 |
調節型 | 輸入4~20mA信號，實現球閥調節功能 |
備注：電動參數請另參考所選配的電動執行器資料。 | |
閥體參數 | |
公稱壓力 | PN10、PN16、PN25 |
連接方式 | 內螺紋 |
閥體材質 | WCB、SS304、SS316、SS316L |
球芯材質 | WCB、SS304、SS316、SS316L |
密封材料 | PTFE、PPL (特選：石墨、金屬硬密封) |

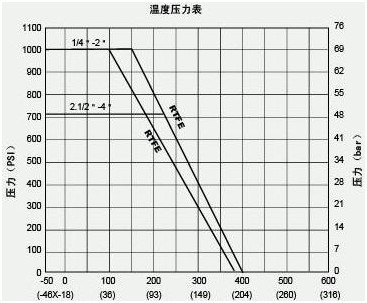

工作溫度 | T3::-30℃～150℃（PTFE） |
標準規范 |
* 設計標準：GB/T12224、GB/T8464 |
* 螺紋標準：G（特選：NPT、BSP、BSPT、DIN259/2999） |
* 結構長度：GB/T15188.3 |
* 檢測與試驗：GB/T13927-1992 |

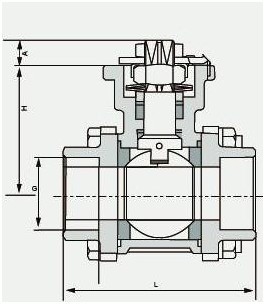

GB閥體尺寸
公稱壓力 | 型號規格 | 通徑DN | 接口 | L | H | A | 連接方軸 | P-氣動頭 | E-電動頭 | ||
PN16 | PN25 | PN16 | PN25 | ||||||||
PN16、25、40 | GDAC15 | 15 | 1/2″ | 75 | 42 | 9 | 11 | P032D | P052D | E06 | E06 |
GDAC20 | 20 | 3/4″ | 82 | 48.5 | 9 | 11 | P052D | P063D | E06 | E06 | |
GDAC25 | 25 | 1″ | 89 | 58.5 | 11 | 11 | P063D | P063D | E06 | E06 | |
GDAC32 | 32 | 1 1/4″ | 113 | 63 | 11 | 14 | P063D | P075D | E06 | E06 | |
GDAC40 | 40 | 1 1/2″ | 120 | 71 | 14 | 14 | P075D | P083D | E06 | E10 | |
GDAC50 | 50 | 2″ | 145 | 78 | 14 | 17 | P083D | P092D | E10 | E10 | |
GDAC65 | 65 | 2 1/2″ | 185 | 100 | 17 | 17 | P092D | P105D | E15 | E15 | |
GDAC80 | 80 | 3″ | 210 | 109 | 17 | 22 | P105D | P125D | E20 | E20 | |
GDAC100 | 100 | 4″ | 268 | 140 | 22 | 22 | P125D | P140D | E30 | E30 | |
備注： | |||||||||||
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：
1.公稱通徑、額定流量系數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.電源電壓、氣動閥是否需要配套換向電磁閥；
4.連接方式：法蘭、內螺紋；
5.工作型式：開關型、調節型；
6.閥體、閥芯材料；
7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
